DJI Zenmuse L3
LiDAR ทางอากาศระยะไกล ความแม่นยำสูงรุ่นแรกของ DJI
ระบบ LiDAR ทางอากาศความแม่นยำสูงเจเนอเรชันใหม่ของ DJI มาพร้อม LiDAR ระยะไกล ตรวจจับได้ไกลถึง 950 m[1] แม้วัตถุสะท้อนแสงเพียง 10% ผสานกล้องทำแผนที่ RGB คู่ 100MP และระบบ POS ความแม่นยำสูง เร่งการเก็บข้อมูลภูมิสารสนเทศ ทำงานได้มากถึง 100 ตร.กม. ต่อวัน[2]

นิยามใหม่
ของสมรรถนะฮาร์ดแวร์
ทุกอย่างในตัวเครื่องขนาดกะทัดรัด

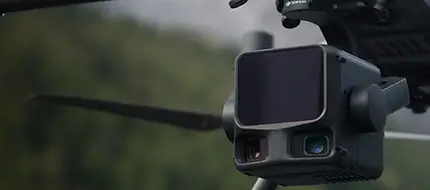

Zenmuse L3 รวม LiDAR ระยะไกล 1535nm กล้องทำแผนที่ RGB คู่ 100MP ระบบ POS ความแม่นยำสูง และกิมบอล 3 แกนไว้ในอุปกรณ์ขนาดกะทัดรัดชิ้นเดียว ให้สมรรถนะที่ไม่เคยมีมาก่อนในขนาดนี้


LiDAR ระยะไกล
1535nm
ระยะไกล ครอบคลุมกว้าง
- ระยะตรวจจับสูงสุด 950 m[1] ที่อัตราพัลส์ 100 kHz ทดสอบใต้แสง 100 klx กับวัตถุสะท้อนแสง 10%
- ปรับอัตราพัลส์ได้ตามงาน ความสูงบินทั่วไป 300–500 m[3] เพิ่มพื้นที่ต่อเที่ยวบินและประสิทธิภาพการทำแผนที่อย่างมาก
จุดเลเซอร์เล็ก พลังงานสูง
- มุมกระจายลำแสงเพียง 0.25 mrad (1/e²) ขนาดจุดที่ระยะเท่ากันเล็กราว 1 ใน 5 ของ Zenmuse L2 ตรวจจับวัตถุเล็กอย่างสายไฟและกิ่งไม้ได้
- ความหนาแน่นพลังงานสูงขึ้น ทะลุผ่านได้ดีขึ้น ได้จุดพื้นดินใต้พืชพรรณหนาแน่นขึ้นมาก สร้างภูมิประเทศและโครงสร้างซับซ้อนได้แม่นยำ
อัตราพัลส์สูง สะท้อนกลับได้หลายครั้ง
- ยิงพัลส์เลเซอร์ได้สูงสุด 2 ล้านพัลส์/วินาที และรองรับการสะท้อนกลับสูงสุด 16 ครั้ง[4] สร้างข้อมูลเชิงพื้นที่ได้แม่นยำสูง
- ปรับความหนาแน่น Point Cloud และความสามารถทะลุผ่านได้ ตั้งแต่งานแผนที่ความแม่นยำสูงจนถึงพื้นที่ซับซ้อน
โหมดการสแกน 3 แบบ
Linear: กระจายจุดสม่ำเสมอ เหมาะกับงานแผนที่ภูมิประเทศความแม่นยำสูง · Star-Shaped: สมดุลความแม่นยำกับมุมสแกนหลายมุมและการทะลุผ่าน เหมาะกับป่าหรือเมืองหนาแน่น · Non-Repetitive: หลายมุมสแกนและครอบคลุมกว้าง เหมาะกับงานตรวจสายส่งและโครงสร้างซับซ้อน

กล้องทำแผนที่
RGB คู่ 100MP
ภาพคมชัด ครอบคลุมกว้าง
Dual 100MP RGB Mapping Cameras
- เซนเซอร์ RGB 4/3 CMOS 100MP สองตัวพร้อมชัตเตอร์กล เพิ่มทั้งความแม่นยำและประสิทธิภาพ
- Pixel Binning ให้ความละเอียด 25MP พิกเซลใหญ่ขึ้น สีสวยแม้แสงไม่ดี

107° Ultra-Wide FOV
- กล้องคู่ให้มุมมองแนวราบกว้างสูงสุด 107° ถ่ายแต่ละครั้งครอบคลุมพื้นที่มากขึ้น
- แม้ซ้อนทับด้านข้างของ LiDAR เพียง 20% ก็เก็บข้อมูลทั้ง DOM และ DEM ได้ในเที่ยวบินเดียว

ความแม่นยำ
มาพร้อมประสิทธิภาพ
ความแม่นยำสูง

Proprietary High-Precision System
- ระบบ POS ความแม่นยำหัว 0.02° และ Pitch 0.01° (Post-processed, 1σ)
- LiDAR ที่ DJI พัฒนาเอง ความซ้ำของการวัดระยะ 5 mm ที่ 150 m (1σ)[5] ซิงก์เวลาระดับไมโครวินาที และสอบเทียบทุกเครื่องจากโรงงาน
LiDAR Data Accuracy
- ความแม่นยำแนวดิ่งดีกว่า 3 cm ที่ 120 m, 5 cm ที่ 300 m และ 10 cm ที่ 500 m[6] รองรับงานแผนที่มาตราส่วน 1:500, 1:1000 และ 1:2000
- ความหนาของ Point Cloud เพียงครึ่งหนึ่งของ Zenmuse L2
Photogrammetric Accuracy
- GSD 3 cm แม้บินสูง 300 m[7]
- ซิงก์ตำแหน่งแบบเรียลไทม์ ทำงานได้โดยไม่ต้องวาง GCP
ทะลุผ่านได้ดี ได้จุดพื้นดินหนาแน่น
- จุดเลเซอร์เล็กและพลังงานต่อพัลส์สูง ทะลุผ่านพืชพรรณได้ดีกว่า
- งานแผนที่ภูมิประเทศเก็บจุดพื้นดินได้มากและครบขึ้น เพิ่มความแม่นยำและความสมบูรณ์ของข้อมูลภูมิประเทศ

สูงสุด 100 ตร.กม.
ต่อวัน[2]
ทำงานได้มากในเวลาน้อย
Up to 100 km² per Day
- ติดตั้งบน DJI Matrice 400 บินที่ความสูง 300 m เที่ยวบินเดียวครอบคลุมได้ถึง 10 ตร.กม. และได้ถึง 100 ตร.กม. ต่อวัน[2]

Multiple Deliverables in a Single Flight
- เก็บข้อมูล LiDAR และ RGB พร้อมกัน สร้างผลงานแผนที่ได้หลายแบบจากเที่ยวบินเดียว เช่น DEM และ DOM
โซลูชันครบวงจร ตั้งแต่เก็บข้อมูลถึงใช้งาน
Zenmuse L3 ทำงานร่วมกับระบบนิเวศของ DJI ครบตั้งแต่เก็บข้อมูล ประมวลผล จนถึงนำไปใช้ ใช้งานง่ายและเรียนรู้ได้เร็วกว่าการใช้หลายแพลตฟอร์มแบบเดิม

เก็บข้อมูล (Data Acquisition)
DJI Pilot 2 แนะนำพารามิเตอร์การบินตามเส้นทางที่กำหนด และสร้างกราฟความหนาแน่นและการกระจายของ Point Cloud ก่อนขึ้นบิน ให้เห็นผลล่วงหน้า
บินตามแนวสายส่งได้ที่ความสูงถึง 130 m ส่วนใหญ่เก็บข้อมูลแนวสายส่งได้ครบในการบินเส้นตรงเที่ยวเดียว โดยไม่ต้องหลบสิ่งกีดขวางหรือข้ามสาย
แบ่งจอแสดงข้อมูลสองแหล่งใดก็ได้ ทั้ง Point Cloud, RGB หรือ Vision Assist ขณะบินตามสายไฟหรือกล้องหันลง Vision Assist แสดงภาพด้านหน้าแบบเรียลไทม์ ลดความเสี่ยง
สร้าง Point Cloud ด้วย SLAM แบบเรียลไทม์ ดูพรีวิว 2D/3D และวัดระยะได้ระหว่างเก็บข้อมูล และซิงก์ขึ้นคลาวด์ผ่าน FlightHub 2 เพื่อตอบสนองเหตุฉุกเฉินได้เร็ว
ดูและจัดการ Point Cloud ใน DJI FlightHub 2 ได้แบบเรียลไทม์ สร้างเส้นทางบินละเอียด มาร์กจุดสนใจ แชร์ และวัดเส้นกับพื้นที่บนคลาวด์ได้ทันที
ประมวลผลข้อมูล (DJI Terra)
DJI Terra มี PPK ในตัว ใช้ข้อมูลจาก D-RTK 3 และสถานีฐานมาตรฐานได้ รองรับ Local PPK ทั้งภาพ RGB และ LiDAR ได้ตำแหน่งระดับเซนติเมตรแม้ไม่มีเครือข่ายหรือ RTK
สร้างโมเดลด้วย Gaussian Splatting จากการผสาน Point Cloud กับภาพ RGB ของ L3 ให้โมเดล 3D สมจริงและละเอียดขึ้นมาก
ผสานข้อมูล LiDAR กับ RGB เก็บครั้งเดียวได้ทั้ง Point Cloud ความแม่นยำสูง แผนที่ 2D และโมเดล 3D Mesh โดยเฉพาะโครงสร้างซับซ้อนอย่างสะพานและสถานีไฟฟ้าย่อย
นำข้อมูลไปใช้ (DJI Modify)
จำแนก Point Cloud อัตโนมัติ แยกพื้นดิน พืชพรรณ อาคาร สายไฟ เสาไฟฟ้า และอื่น ๆ แล้วปรับหมวดหมู่ด้วย Quick Selection และ Structure Selection ได้รวดเร็ว
เลือกหน้าตัดของ Point Cloud ได้ยืดหยุ่น วิเคราะห์ความเปลี่ยนแปลงภูมิประเทศ ลักษณะโครงสร้าง และโปรไฟล์ความสูงได้ชัดเจน
สร้างผลงานแผนที่จาก Point Cloud อัตโนมัติ ทั้ง Semantic Point Cloud, DEM, TIN, Point Grid และเส้นชั้นความสูง พร้อมแสดงผลหลายเลเยอร์ รองรับงานวิศวกรรมและ CAD
ใช้งานร่วมกับ DJI Matrice 400
Zenmuse L3 ติดตั้งบน DJI Matrice 400 ผ่าน Zenmuse L3 Single Gimbal Connector และทำงานร่วมกับ D-RTK 3 เพื่อความแม่นยำสูงสุด
DJI Matrice 400
แพลตฟอร์มโดรนเรือธง บินนาน 59 นาที รับน้ำหนักสูงสุด 6 kg
L3 Single Gimbal Connector
ขั้วต่อกิมบอลเฉพาะสำหรับ Zenmuse L3 บน Matrice 400
D-RTK 3 Multifunctional Station
สถานีอ้างอิง RTK และแหล่งข้อมูล PPK สำหรับ DJI Terra
CFexpress Type B
การ์ดบันทึกข้อมูลมาตรฐาน เขียนต่อเนื่อง 1500 MB/s รองรับการเข้ารหัสข้อมูล
ซอฟต์แวร์ในระบบ Zenmuse L3
เก็บข้อมูล — DJI Pilot 2
- วางแผนเส้นทาง แนะนำพารามิเตอร์ และพรีวิวความหนาแน่น Point Cloud ก่อนบิน
- ดู Point Cloud แบบเรียลไทม์และแบ่งจอได้ระหว่างบิน
ประมวลผล — DJI Terra
- PPK, Gaussian Splatting และ Fusion Modeling
- ส่งออก Point Cloud เป็น PNTS / LAS / LAZ / PLY / PCD / S3MB
นำไปใช้ — DJI Modify
- จำแนก Point Cloud อัจฉริยะ วิเคราะห์หน้าตัด และสร้าง DEM, TIN และเส้นชั้นความสูง
- นำเข้า Point Cloud รูปแบบ LAS
บนคลาวด์ — DJI FlightHub 2
- ดู จัดการ วัด และแชร์ Point Cloud บนคลาวด์ได้แบบเรียลไทม์
ความปลอดภัยของข้อมูลผู้ใช้

บริการและการดูแลหลังการขาย
ซื้อ Zenmuse L3 รับฟรีปีแรก เลือกได้ระหว่าง DJI Care Enterprise Plus หรือ Official Extended Warranty[8]
DJI Care Enterprise Plus
ฟรีปีแรก ซ่อมฟรีไม่จำกัดครั้งภายในวงเงิน คุ้มครองร่วมทั้งฝูง ฟรีค่าขนส่งไป-กลับ และผู้เชี่ยวชาญ DJI ตอบเร็ว
Official Extended Warranty
ขยายการรับประกันเพิ่ม 1 ปีหลังหมดประกันมาตรฐาน ชิ้นส่วนหลักอยู่ในการรับประกัน ดูแลโดยวิศวกรผู้เชี่ยวชาญ
บริการจาก Thai Sky Vision
ตัวแทนจำหน่าย DJI Enterprise อย่างเป็นทางการ สาธิตงาน LiDAR อบรม DJI Terra / Modify และให้บริการบินสำรวจโดยทีมวิศวกรสำรวจ
รองรับหลากหลายอุตสาหกรรม

Topographic Survey
สำรวจภูมิประเทศ

Earthwork
งานดินและปริมาตร

Geological Disaster
สำรวจธรณีพิบัติภัย

Engineering Survey
สำรวจงานวิศวกรรม

Forestry Management
จัดการป่าไม้

Electricity
ตรวจแนวสายส่งไฟฟ้า

Mining Survey
สำรวจเหมือง

Emergency Survey
สำรวจเหตุฉุกเฉิน
สเปก DJI Zenmuse L3
ระบบ
- ความแม่นยำ Point Cloud
- ที่ 120 m: แนวดิ่ง 3 cm · แนวราบ 4 cm (RMSE) ที่ 300 m: แนวดิ่ง 5 cm · แนวราบ 7.5 cm (RMSE)
- ความหนา Point Cloud
- 1.2 cm@1σ (120 m) · 2 cm@1σ (300 m)
- FOV แนวราบ (RGB คู่)
- 107°
- GSD
- เฉลี่ย 3 cm (บิน 300 m)
- น้ำหนัก
- 1.60 kg (ไม่รวม Gimbal Connector 145 g)
- ขนาด
- 192×162×202 mm
- กำลังไฟ
- 64 W (ปกติ) · 100 W (สูงสุด)
- โดรนที่รองรับ
- DJI Matrice 400 (ต้องใช้ L3 Single Gimbal Connector)
- มาตรฐานกันน้ำกันฝุ่น
- IP54
- อุณหภูมิทำงาน
- −20° ถึง 50°C
LiDAR
- ความยาวคลื่น
- 1535 nm
- มุมกระจายลำแสง
- 0.25 mrad (1/e²)
- ขนาดจุด
- Φ 41 mm@120 m · Φ 86 mm@300 m
- ระยะตรวจจับ
- 700 m@10% (350 kHz) · 950 m@10% (100 kHz) · 2000 m@80% (100 kHz)
- ระยะตรวจจับสายไฟ
- สาย 21.6 mm: 300 m · สาย PVC ดำ 18.4 mm: 100 m
- ความแม่นยำวัดระยะ
- สัมบูรณ์ ±10 mm · ความซ้ำ < 5 mm (1σ)
- อัตราพัลส์
- 100 / 350 / 1000 / 2000 kHz
- จำนวนการสะท้อน
- สูงสุด 16 ครั้ง (100, 350 kHz)
- โหมดสแกน
- Linear 80°×3° · Star-Shaped 80°×80° · Non-Repetitive 80°×80°
- ความปลอดภัยเลเซอร์
- Class 1 (IEC 60825-1:2014)
กล้องทำแผนที่ RGB
- เซนเซอร์
- 4/3 CMOS × 2
- เลนส์
- 28 mm · f/2.0–f/11
- ชัตเตอร์กล
- 2–1/2000 s · 500,000 ครั้ง
- ขนาดภาพ
- 100 MP: 12288×8192 · 25 MP: 6144×4096
- ช่วงถ่ายภาพต่ำสุด
- 25 MP: 0.5 s · 100 MP: 1 s
POS และกิมบอล
- POS Update Rate
- 200 Hz
- ความแม่นยำท่าทาง
- Yaw 0.02° · Pitch/Roll 0.01° (Post-processed, 1σ)
- ความแม่นยำตำแหน่ง (RTK)
- แนวราบ 1.0 cm + 1 ppm · แนวดิ่ง 1.5 cm + 1 ppm
- รูปแบบ PPK
- DAT (D-RTK 3/2), RINEX, RTCM, OEM
- กิมบอล
- 3 แกน ความแม่นยำ ±0.01°
การบันทึกข้อมูลและซอฟต์แวร์
- การ์ด
- CFexpress™ Type B (เขียน 1500 MB/s)
- เก็บข้อมูล
- DJI Pilot 2
- ประมวลผล
- DJI Terra
- ใช้งาน
- DJI Modify
- คลาวด์
- DJI FlightHub 2
คำถามที่พบบ่อยเกี่ยวกับ DJI Zenmuse L3
Zenmuse L3 ใช้กับโดรนรุ่นไหน?
ใช้กับ DJI Matrice 400 โดยต้องติดตั้งผ่าน Zenmuse L3 Single Gimbal Connector
L3 ต่างจาก Zenmuse L2 อย่างไร?
L3 ใช้เลเซอร์ 1535nm ตรวจจับได้ไกลถึง 950 m ที่การสะท้อน 10% ขนาดจุดเลเซอร์เล็กราว 1 ใน 5 ของ L2 ความหนา Point Cloud เพียงครึ่งหนึ่งของ L2 รองรับการสะท้อนกลับ 16 ครั้ง และมีกล้อง RGB คู่ 100MP
ความแม่นยำเท่าไร?
ความแม่นยำแนวดิ่ง 3 cm และแนวราบ 4 cm (RMSE) ที่ความสูงบิน 120 m และแนวดิ่ง 5 cm ที่ 300 m วัดในสภาพแวดล้อมทดสอบของ DJI ร่วมกับ D-RTK 3 และ DJI Terra
ทำงานได้วันละกี่ตารางกิโลเมตร?
ติดบน Matrice 400 บินที่ 300 m เที่ยวบินเดียวได้ถึง 10 ตร.กม. และได้ถึง 100 ตร.กม. ต่อวัน (พื้นที่ราบ ซ้อนทับด้านข้าง 20% ความเร็ว 17 m/s เวลาบินรวม 6 ชม.)
ต้องวาง GCP ไหม?
ภาพ RGB ซิงก์ตำแหน่งแบบเรียลไทม์ ทำงานได้โดยไม่ต้องวาง GCP และยังประมวลผล PPK ใน DJI Terra ได้เมื่อไม่มีสัญญาณ RTK
ใช้ซอฟต์แวร์อะไรประมวลผล?
ใช้ DJI Terra ประมวลผล (ส่งออก LAS / LAZ / PLY / PCD ฯลฯ) และ DJI Modify สำหรับจำแนก Point Cloud และสร้าง DEM / TIN / เส้นชั้นความสูง ทีม Thai Sky Vision มีคอร์สอบรมให้ค่ะ
ขอใบเสนอราคา DJI Zenmuse L3
กรอกข้อมูลด้านล่าง ทีม Thai Sky Vision จะติดต่อกลับโดยเร็วที่สุด หรือทักมาคุยทาง LINE ได้ทันทีค่ะ
หมายเหตุ
- ระยะคือระยะที่ตรวจจับพัลส์ที่ยิงออกไปได้ 50% ทดสอบใต้แสง 100 klx กลาง FOV วัตถุแบนตั้งฉาก ทัศนวิสัย 23 km ค่าเริ่มต้นจำกัดระยะไว้ที่ 900 m หากต้องการไกลกว่านี้ติดต่อ DJI หรือตัวแทนจำหน่าย
- ใช้กับ DJI Matrice 400 พื้นที่ราบ บินสูง 300 m ซ้อนทับด้านข้าง 20% ความเร็ว 17 m/s เวลาบินรวม 6 ชั่วโมง
- ความสูงบินสูงสุดขึ้นกับกฎหมายแต่ละประเทศ
- การสะท้อนกลับ 16 ครั้งรองรับเฉพาะอัตราพัลส์ 100 kHz และ 350 kHz
- ทดสอบที่ระยะ 150 m อุณหภูมิ 25°C วัตถุสะท้อนแสง 80%
- วัดในห้องปฏิบัติการของ DJI กับ Matrice 400 ที่เชื่อม D-RTK 3 วางแผนด้วย Area Route โหมด Linear ความเร็ว 15 m/s และประมวลผลด้วย DJI Terra
- วิธีคำนวณดูได้จากคู่มือในหน้า Downloads ของ Zenmuse L3
- บริการอาจต่างกันตามประเทศ ซ่อมฟรีภายในขอบเขตและวงเงิน คุ้มครองร่วมทั้งฝูงภายใน 30 วันหลังเปิดใช้งานครั้งแรก
